| 一、用途：
電力變壓器、電抗器和電壓互感器等具有繞組的電力設備，通常是利用100Hz～250Hz倍頻電動發電機組進行感應電壓試驗、局部放電測量等。由于發電機輸出的電壓波形含有容量很大的固有諧波分量和沿電源線路竄入的高頻干擾信號，致使局放測量的背景噪音很大，無法進行準確的測量和判斷。

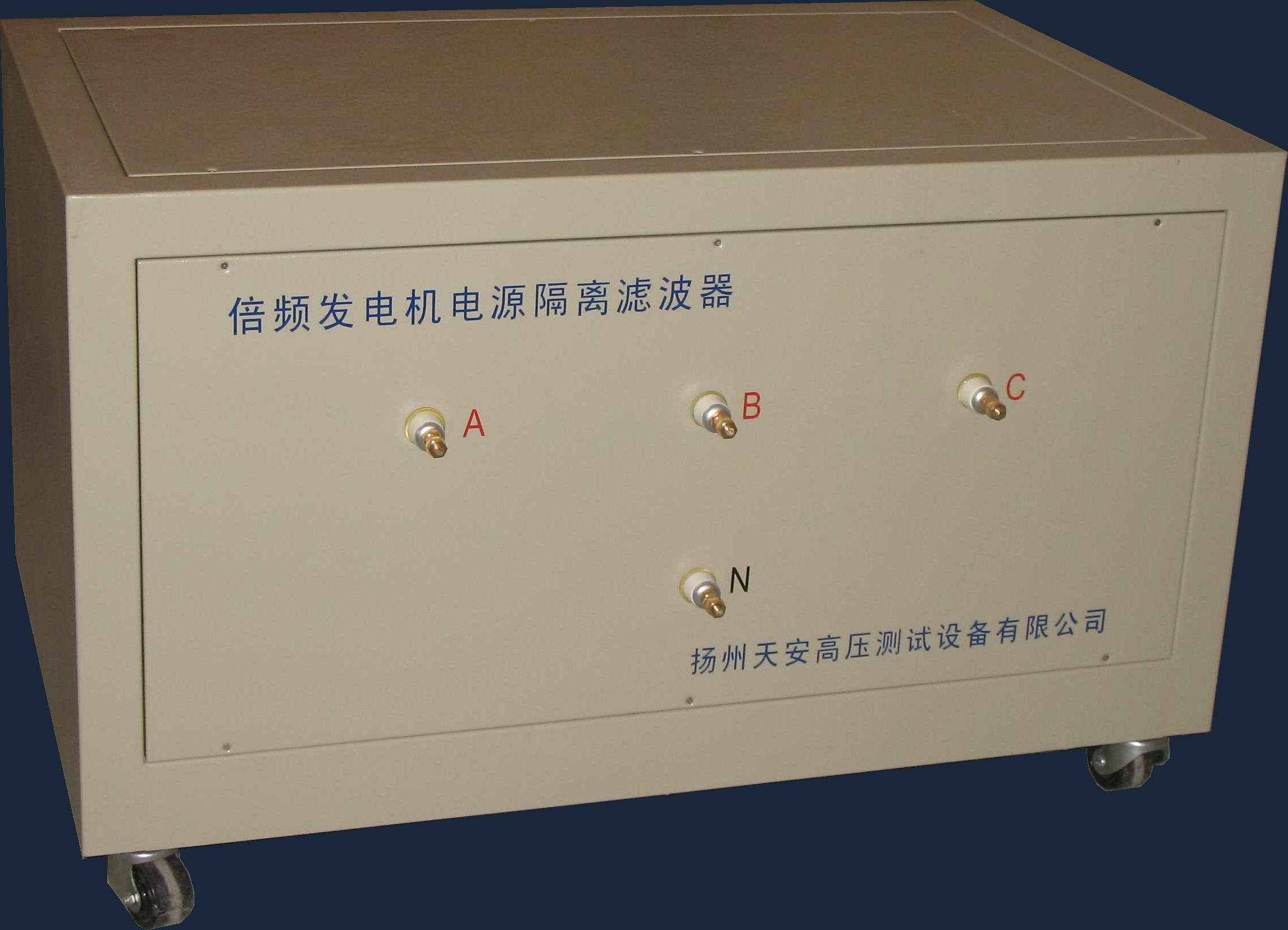

倍頻發電機電源隔離濾波器能有效地消除發電機固有的很強的諧波分量，能得到很光滑的輸出電壓波形；隔離試驗高壓和試驗電源,能有效的抑制竄入電源的高頻干擾信號，使局放儀橢圓的背景干擾水平低于5PC，有利于變壓器等局部放電量的測量。
二、主要技術參數：
三相額定電壓： 800V
額定電流： 43A
頻 率： 100～200Hz
線 路 數： 3
衰減特性： 10KHz ～ 100KHz ≥ 65dB
100KHz ～ 300KHz ≥ 70dB
背景噪音： 額定電壓下 Q≤ 5PC
外形尺寸： 1200MM × 800MM × 700MM
重 量： 約500Kg
|
